DC 모터 에너지 회수 솔루션 – BIC-2200 양방향 AC/DC 전원 공급 장치
BIC-2200 양방향 전원 공급 장치는 배터리 제조 부문에서 제조 비용 절감과 탄소중립에 기여하는 것으로 잘 알려져 있는 모델입니다. 자동 감지 인버팅 기능으로, BIC-2200은 추가 외부 회생저항 회로 없이 DC 모터에 관련된 적용처에서 역기전력(Back EMF)을 직접 흡수하는 데에도 사용할 수 있습니다.
DC 전압이 모터, 특히 서보 모터 구동을 위해 사용되는 경우, 일반적으로 모터는 감속 중에 역기전력을 생성합니다. 역기전력은 역방향 전류를 DC 전원장치에 다시 공급하고, DC 전원장치 출력 Capacitor 뱅크를 충전합니다. 결과적으로 DC 전원장치의 출력 Capacitor 뱅크는 역전류에 의하여 완전히 충전되면서 과전압 보호 기능을 트리거합니다. 그림 1은 모터 감속 중 DC 전원장치의 전압이 상승하는 것을 보여줍니다.
피드백 에너지를 분산하거나 흡수하기 위해 DC 전원장치의 출력에 플라이휠 다이오드, 출력 커패시터 또는 회생저항 회로 등을 추가하는 등의 다양한 방법이 있습니다. 그러나 이러한 방법들은 비용이 증가하고 전체 시스템 설계를 복잡하게 만듭니다. 양방향 BIC-220 전원공급장치는 AC-DC 공급 모드에서 모터를 직접 구동하고, DC-AC 인버팅 모드에서는 과전압 보호의 제한 없이 역기전력을 흡수합니다.

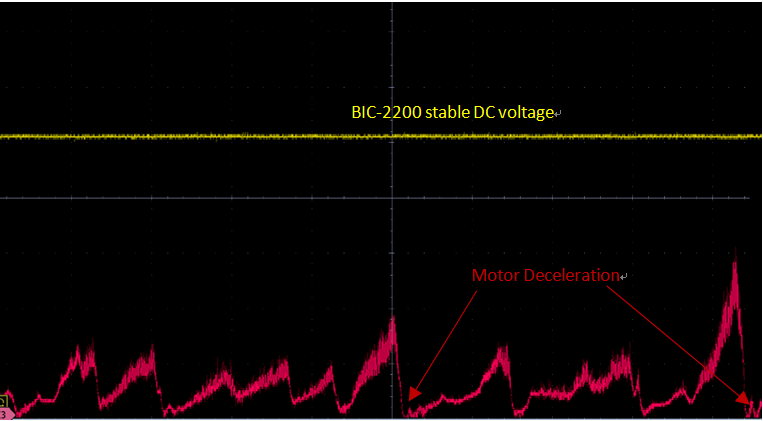

Figure 2.는 모터가 감속할 때 BIC-220의 인버팅 모드가 역기전력의 에너지를 흡수함으로써 BIC-2200의 안정적인 출력 전압을 나타냅니다. 결과적으로 양방향 전원 공급 장치 BIC-2200은 올인원 솔루션으로서 모터 구동 시스템 설계를 단순화 하고 비용도 절감하게 됩니다.
또한 제품과 적용 요구 조건에 대해서는, 당사 영업팀(031-465-2206)으로 문의하시기 바랍니다.
마지막으로 온라인 EXPO 상의 제품과 솔루션 메뉴를 통해 최신 정보를 얻으시기 바랍니다.
