1. 전원 공급장치의 수명 연장을 위해 기존의 규정된 출력보다 30% 더 많은 출력의 제품을 선택 할 것을 권장 드립니다. 예를들어 100W 부하 사용시 130W 이상의 전원 공급장치를 선택할 것을 권장합니다. 이로써 전원 공급장치의 수명을 효과적으로 높일 수 있습니다.

2. 또한 전원 공급장치의 작업 환경 온도와 추가적인 보조 방열설비의 유무를 고려할 필요가 있습니다. 만약 전원 공급장치가 고온의 환경에서 작동한다면 출력을 감소할 필요가 있습니다. 주변 온도에 대한 출력 전력의 경감 곡선(Derating curve)은 제품의 Spec Sheet 에서 확인할 수 있습니다.

3. 사용프로그램에 따라 각 기능을 선택합니다:
• 보호기능: 과전압 보호(OVP), 과온도보호(OTP), 과부하 보호(OLP)등.
• 사용기능: 신호기능(POWER GOOD, POWER FAIL), 원격제어기능, 원격측정기능, 병렬기능 등.
• 특수기능: 역률보정(PFC), 무정전 전원 공급장치(UPS).

4. 필요한(적합한) 안전규격 및 전자기파 적합성(EMC)인증을 확인하십시오

일반적으로 민웰은 45~440Hz. 이 주파수 범위 내에서 사용이 가능합니다.

그러나 사용주파수가 너무 낮으면, 효율성이 떨어지게 됩니다.

예를들어, SP-200-24 가 입력전압 230VAC 및 정격부하에서 작동하는 경우, 입력교류전원의 주파수가 60Hz 이면 그 효율은 84%이지만, 만약 입력교류전원의 주파수가 50Hz 로 낮아지면 효율이 83.8%을 보이고, 너무 높을 경우 PFC 기능이 있는 모델은 역률이 떨어지고 누설전류가 증가할 수 있습니다.

그리고 SP-200-24 는 입력전압 230VAC 및 정격부하시 입력교류전력의 주파수 60Hz 의 역률이 0.93 이고 누설전류가 0.7mA 입니다. 그러나 입력교류전원이 440Hz 일 경우 역률은 0.75 로 낮아지고 누설전류는 4.3mA 로 증가합니다.

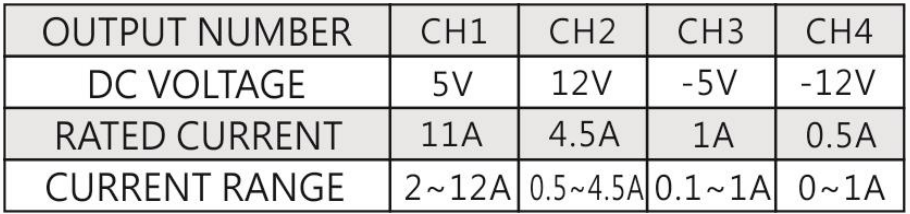

민웰의 다출력 전원 공급장치(예를들어 2 채널 출력과 같은 다출력 전원 공급장치)는 최소의 부하조건이 있습니다. 그러므로 사용전에 제품사양서를 상세히 읽어보실 것을 권장합니다. 다출력 전원 공급장치가 제대로 작동하기 위해서 각 채널의 출력에는 필요 최소 전류가 있으며, 그렇지 않을 경우 전압이 불안정해지거나 정해진 전압 오차 범위를 벗어날 수 있습니다. 이 최소 부하조건사항은 사양서의 “전류범위”에서 참조할 수 있으며, 아래 표에 표시된 바와 같이 CH1 은 최소 필요한 전류 소모가 2A, CH2 는 0.5A, CH3 은 0.1A, CH4 는 최소 0A 가 필요합니다.

일반적으로 전원 공급장치 사용 중 다운이 되는 원인에는 약 두 가지가 있습니다. 첫 번째는 부하순간의 과부하로 인한 과부하 보호(OLP)일 수 있습니다. 이 경우 전원 정격출력(W 전력)을 올리거나, OLP 포인트를 수정할 것을 제안 드립니다. 두 번째로는 내부온도가 높은 온도상승으로 인해 과온도 보호(OTP)가 발생한 경우입니다. 위와 같은 조건이 해제된 후, 다시 기기를 작동시키면 정상적으로 동작됩니다.

냉각 팬은 전원 공급장치의 기타 부품에 비해 상대적으로 수명이 짧습니다 (통상적인 고장시간(MTTF) 약 5,000~100,000 시간). 따라서 작동방식을 바꿀 수 있다면 사용수명연장이 가능합니다. 일반적으로 제어 방식은 다음과 같습니다.

1. 온도제어 : 온도 스위치가 전원 공급장치 내부 온도 설정값을 초과 하면, 냉각 팬은 최고속도로 작동하게 됩니다. 반면, 그 설정값 보다 낮을 때는 정지하거나 절반의 회전 속도로 작동하게 됩니다. 이 외에도, 일부 전원 공급장치의 냉각 팬은 비선형 제어방식으로 내부 온도에 따라 회전 속도를 변화시킵니다.

2. 부하제어 : 전원 공급장치의 부하가 설정값를 초과하면 냉각 팬은 최대 회전 속도로 작동하고, 반대로 그 설정값보다 낮을 경우 정지하거나 그 절반의 회전 속도로 작동합니다.

스위치 모드 전원 공급장치는 전원을 켰을 때에 매우 짧은 시간에 (1/2~1 전원주기, 예를들어 60Hz 전원 1/120~1/60 초) 매우 큰 펄스의 전류가 흐르게 됩니다. (제품설계에 따라 약 20~100A) 이후 정상모드로 돌아가게 됩니다. 이러한“돌입전류”는 파워를 켤때마다 나타나는 사항으로, 전원 공급장치에는 손상되지는 않지만, 전원 공급장치를 반복적으로 매우 빠르게 끄기/켜기는 권장하지 않습니다. 다른 한가지 주의사항은 여러 대의 전원 공급장치가 동시에 켜지는 경우, 대량의 돌입전류로 인하여 배전시스템의 보호 스위치가 동작 할 수 있습니다. 여러 대의 전원 공급장치는 시간 간격을 두고 하나씩 켜거나, 전원 공급장치에 리모트 기능을 사용하여 제품을 켜고 끄실 것을 제안합니다.

PFC(Power Factor Correction) 역률 보정. 주로 전원 공급장치의 AC 입력단의 실제 전력과 피상전력의 비율을 개선하는 것입니다. 일반적으로 PFC 회로를 포함하지 않은 모델은 역률이 약 0.4~0.6 인것에 비해 능동형 PFC 회로를 가지고 있을 경우 0.9 이상에 달합니다.

그 관계 식은 아래와 같습니다.

피상전력 = 입력전압 X 입력전류 (VA)

유효전력 = 입력전압 X 입력전류 X 역률(W)

환경 친화적인 관점에서 전력 발전소는 반드시 피상전력의 전기에너지를 보다 크게 생산해야 합니다. 만약 역률이 0.5 라면, 발전기에서 2VA 보다 큰 전력을 발산해야만 1W 의 전기에너지 수요를 안정적으로 공급할 수 있습니다.

반대로, 만약 역률이 0.95 로 개선되고, 발전기가 1.06VA 전력보다 큰 전력을 발산한다면 1W 의 전기에너지 수요를 공급하는데 아무런 문제가 되지 않아 에너지 효율이 비교적 우수하게 됩니다.

능동형 PFC 는 회로구조에 따라 Singel-stage PFC 와 Two-Stage PFC 로 나뉘는데, 그 비교는 아래 표를 참고하여 주십시오.

COM(COMMON)은 민웰제품의 출력 속성에 따라 표기합니다. 아래 설명을 참조하여 주세요.

싱글 Output : 양극( +V ), 음극( -V )

멀티 Output(공통접지) : 양극( +V1, +V2. ), 음극( COM )

a. 85~264VAC;120~370VDC

b. 176~264VAC;250~370VDC

c. 85~132VAC/176~264VAC by Switch; 250~370VDC

• 상품 사양서에 a, b 항의 입력전원범위가 기재되어 있을 경우, 교류전류나 직류전류에 관계 없이 전원 공급장치가 정상 작동합니다. 그러나 일부 모델은 설계상 양극(+)이 AC/L 에 연결되고, 음극이 AC/N 전원 공급장치에 연결되어야만 작동하기에 주의하시기 바랍니다. 일부 모델의 경우 반대의 경우로, 양극이 AC/N 에 연결되고, 음극이 AC/L 에 연결되어야만 전원을 켤 수 있으며 만약 배선이 잘못된 경우에는 단지 전원을 켤 수 없을 뿐, 다시 반대로 연결해 놓으면 정상 작동하며 전원 공급장치에 다른 문제는 없을 것입니다.

• 상품 사양서에 c 항이 기재되어 있을 경우, 반드시 115/230V 스위치 전환을 정확하게 해야만 230V 에서 250~370V DC 로 입력이 가능합니다. 만약 스위치 전환이 “115V”에서 250~370V DC 로 보내질 경우 전원 공급장치가 손상될 수 있으므로 반드시 주의해야 합니다

MTBF 와 Life Cycle 은 상품 신뢰성의 중요한 지표가 됩니다. 현재 MTBF 에서 사용되는 계산방법은 부품계수법(Part count)와 응력계산(Stress Analysis)이 있으며, MIL-HDBK-217F Notice 2 와 TELCORDIA SR/TR-332(Bellcore) 규정이 일반적으로 사용됩니다.

그 중 MIL-HDBK-217F Notice 2 는 미국군규격이고 TELCORDIA SR/TR-332(Bellcore)은 상업규격입니다.

현재 당사는 MIL-HDBK-217F Notice 2(Stress Analysis)를 법규에 의한 계산식을 사용하고 있습니다. MTBF（Mean Time Between Failure）는 평균고장수명을 신뢰도 계산의 기대값으로 하고, 제품이 일정기간 연속으로 작업한 후 그 신뢰도가 36.8%까지 떨어지는데 걸리는 평균시간을 말합니다. 민웰 MTBF 는 현재 MIL-HDBK-217F 표준을 채용하고 있으며, 응력계산(Stress Analysis) 으로 제품 신뢰도를 예측(팬 미포함)하고 있습니다. 이 MTBF 는 계산된 시간에 도달할때까지 제품을 연속사용 후, 여전히 정상작동되는 확률이 36.8% （e-1=0.368)임을 의미합니다. 만약 제품이 MTBF 로 계산된 시간의 두배로 연속 사용될 경우, 정상 작동될 확률은 13.5%（e-2=0.135）가 됩니다. Life Cycle 은 제품의 전해커패시터(electrolytic capacitor)가 작업환경의 최고온도조건 하에서의 온도상승을 의미하며, 그 전해커패시터(electrolytic capacitor)의 수명을 계산하는 기준값이 됩니다. 예를 들어 RSP-750-24 모델의 MTBF=109.1K 시간(25°C)이라면, 제품내부 C110 의 전기용량은 Life Cycle= 213K 시간（Ta=50°C）입니다. DMTBF(Demonstration Mean Time Between Failure)의 실제 평균 고장시간을 검증하는 MTBF 를 검증하는 한가지 방법입니다. 아래 방정식을 참고하여 검증시간을 계산하실 수 있습니다.

MTBF : 평균고장수명

X2：카드 측 분표표 중 테이블조사에서 데이터를 얻을 수 있음

N：견본수

AF：가속계수, 가속인자의 공식계산에서 데이터를 얻을 수 있음

Ae=0.6

K(Boltzmann Constant)=8.625 * 10-5(eV/k)

T1：규격의 정격온도는 계산시 절대온도로 계산한다

T2： 검증시 가속과 온도를 위해 계산시에는 절대온도 계산로 계산한다.

그러나 이 온도는 제품의 어떠한 물리적 특성에도 영향을 미치지 않는다.

일부 SMPS 는 기기가 켜고 꺼질 때, “Power Good”과 “Power Fail” 신호를 송출해 모니터링 제어용으로 하고 있습니다.

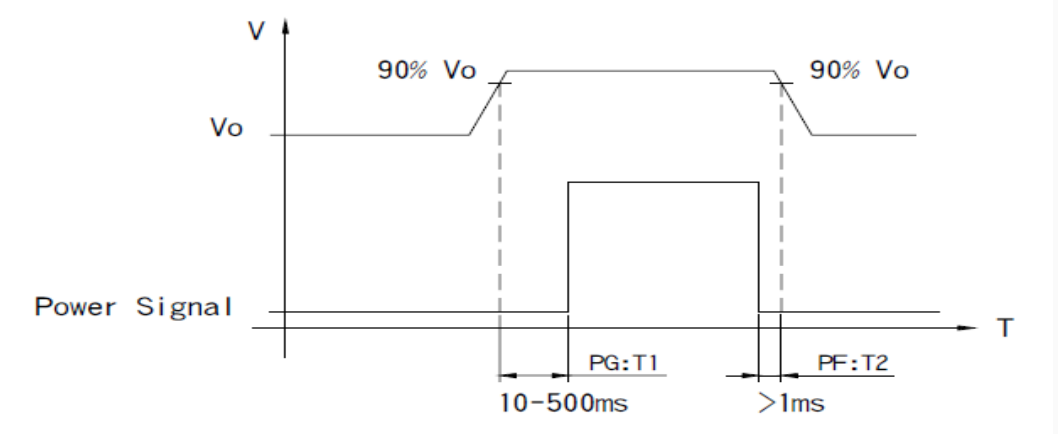

Power Good : 정격전압이 90%에 도달한 이후, 10~500ms 이내에 TTL 신호(약 5V)를 송출한다.

Power Fail : 정격전압이 90% 이하로 되기전에 , 최소 1ms 이전에 power-good 신호는 꺼지게 된다.

각 나라에서 사용하는 AC 전원이 서로 다르기에, 110VAC 버전의 TN-1500 인버터는 그 출력이 100/110/115/120VAC 로 변경할 수 있고, 동일한 220VAC 버전의 TN-1500 인버터는 그 출력이 200/220/230/240VAC 로 변경할 수 있습니다. 인버터가 UPS 모드로 설정되고 실제 AC 전원이 AC 출력전압 설정값의 ±5%을 초과하면, 이때 인버터의 전력 공급원이 AC 전원에서 베터리로 교체되어 AC 출력전압의 정확도를 유지합니다. 동시에 전면패널의 AC IN LED 표시등도 꺼지게 됩니다.

전류가 전원 공급장치의 정격전류를 초과할 때, 보호회로가 overload/overcurrent 로부터 장비를 보호하기 위해 동작을 시작합니다..
과부하/과전류의 보호는 아래와 같이 몇 가지로 분류할 수 있습니다:
보호방식:
(1) FOLDBACK CURRENT LIMITING
과부하 시 출력전류 에너지는 저하되며, 일반적으로 약 20% 이하로 정격전류가 떨어져

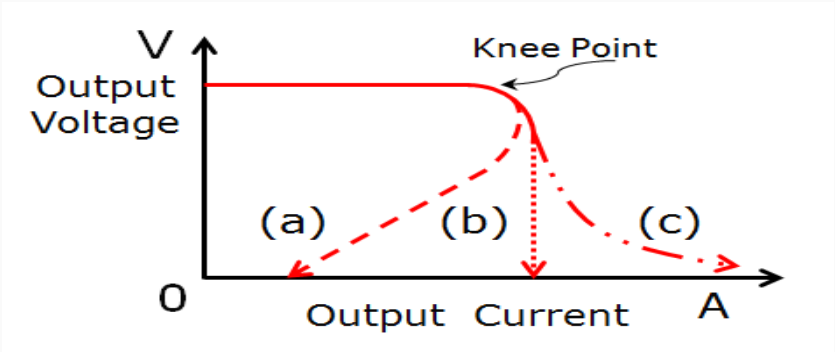

도면의 곡선 a 와 같습니다.
(2) CONSTANT CURRENT LIMITING
과부하 시 전류는 정의된 범위 내에 유지되고, 출력전압은 도면의 곡선 b 와 같이 떨어집니다.
(3)OVER POWER LIMITING
과부하 시 전류가 증가함에 따라, 출력전력은 일정하게 유지되며, 출력전압은 비례하여 더욱
낮아지게 되며. 도면 중의 C 곡선과 같습니다.
(4)HICCUP CURRENT LIMITING
보호기능이 실행되었을 때에는, 출력전압과 전류가 지속 반복적으로 on/off 를 진행하고,
불량상황이 해소되면 자동적으로 복구됩니다.
(5)SHUT OFF
과부하 시 출력이 차단되며, 출력전압과 출력전류는 0 에 가까워집니다.
Note : 몇몇 제품들중 보호모드는 위에서 언급한 방식중 여러 타입으로 복합적으로 나타나기도
합니다. Ex) 전류제한+shut down

회복방식:
(1)과전류(과부하)상태에서 해제된 후, 자동회복 됩니다(Auto Recovery).
(2)과전류(과부하)상태에서 해제된 후, 수동으로 AC 전원을 재인가 이후,
다시 시작됩니다(Re-Power-On).
주의사항: PSU 의 수명이 단축되거나 PSU 가 손상되는 것을 방지하기 위해 과전류 또는 단락 상태에서 PSU 를 장시간 작동하지 마십시오

교류전원에서 변환되어 나온 직류전원에 상시 잔류하는 불필요한 작은 파형으로, 그 파형은 아래와 같습니다.

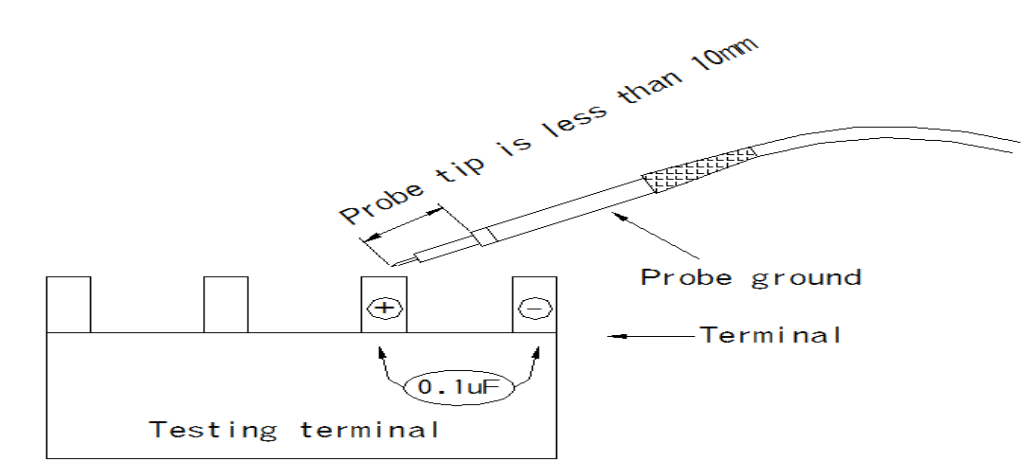

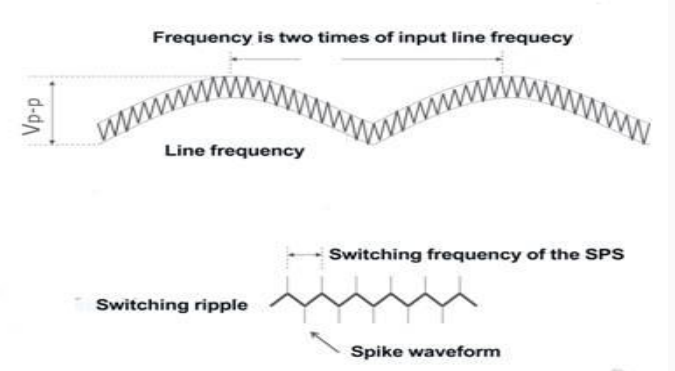

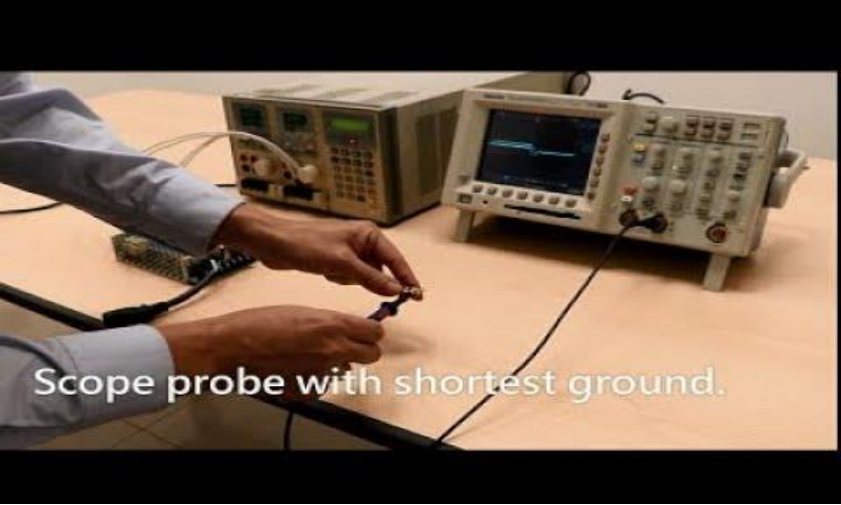

직류전압에는 Ripple & Noise 라고 알려진 두 종류의 AC 성분이 함유되어 있습니다. 한 가지는 사인파 정류로부터 나온것으로 입력주파수의 2 배정도의 저주파수이고, 다른 하나는 스위칭 주파수로부터 나온 고주파수입니다. 고주파 노이즈를 측정하기 위해선, 오실로스코프의 설정을 20MHz 대역으로 하여야 하고, 스코프의 probe 를 가능한 짧게 해야 하며, 노이즈 간섭을 필터링하기 위해 병렬로 연결된 0.1uF 와 47uF 의 캐패시터 추가해야 합니다.

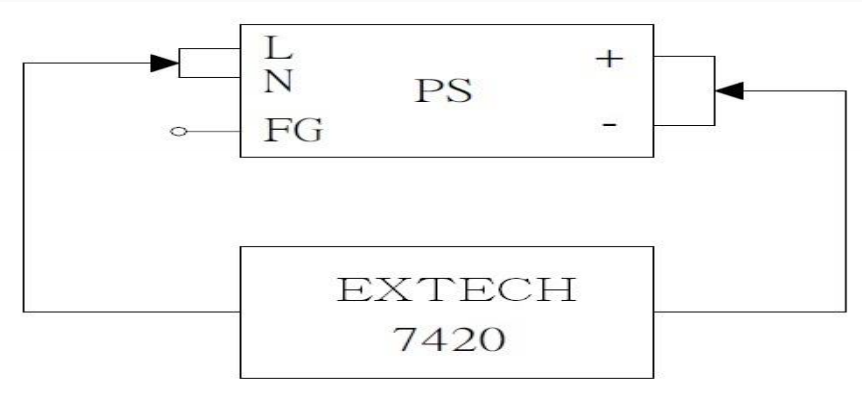

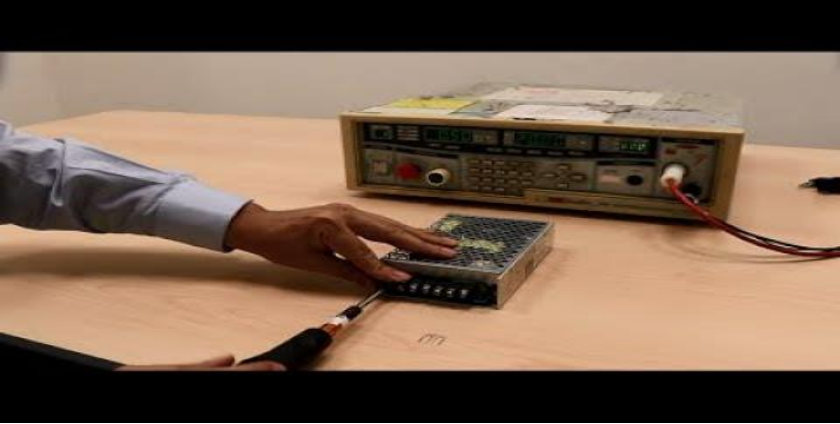

Hi-Pot 테스트 또는 전기 강도 테스트를 나타냅니다. 입력은 테스트 전 출력과 함께 단락되어야 합니다. 테스트는 1 분 동안 특정 고전압 값을 갖는 I/P-O/P, I/P-FG, O/P-FG 같은 특정 루프에서 진행됩니다. (AC 로 테스트 할 때 일반적인 누설 전류는 25mA 입니다)

1. Hi-Pot Test 는 1 차와 2 차 간의 격리가 올바르게 수행되는지 확인하여 전원 공급장치의 손상을 방지하는 방법입니다. 입력과 출력 사이에 고전압이 발생할 때. 테스트 전압은 0V 에서 사전 설정 레벨로 점차 증가해야 하며 1 초 이상의 상승 시간으로 60 초 동안 사전 설정 레벨을 유지해야합니다. 대량 생산시 테스트 기간을 1 초로 줄일 수 있습니다. 테스트 전압을 적용 할 때 절연 재료를 통해 흐르는 누설 전류가 급격히 증가하면 절연 효과가 없음을 나타냅니다.
(유전체 고장). 코로나 효과 / 방전 또는 과도 전기 아크는 고장으로 간주되지 않습니다.

2. AC 테스트 전압이 적용되면 Y 커패시터가 누설 전류의 주요 원인입니다. 4.7nF 커패시터는 5mA 의 누설 전류를 유발할 수 있습니다. UL-554 의 규정에 따라 Y 커패시터는 대량 생산에는 실용적이지 않은 Hi-Pot 테스트를 위해 제거해야 합니다. 유일한 해결책은 테스트 장비의 누설 전류 설정 (일반적으로 25mA)을 늘리는 것입니다. 현재 누설 전류 기준은 안전 규정에 정의되어 있지 않습니다.

3. IEC60950-1 의 규정에 따라 누설 전류 문제를 해결하기 위해 1 차 회로와 2 차 회로 사이에 브리지 커패시터가 결합된 경우 DC 테스트 전압을 대체 할 수 있습니다.

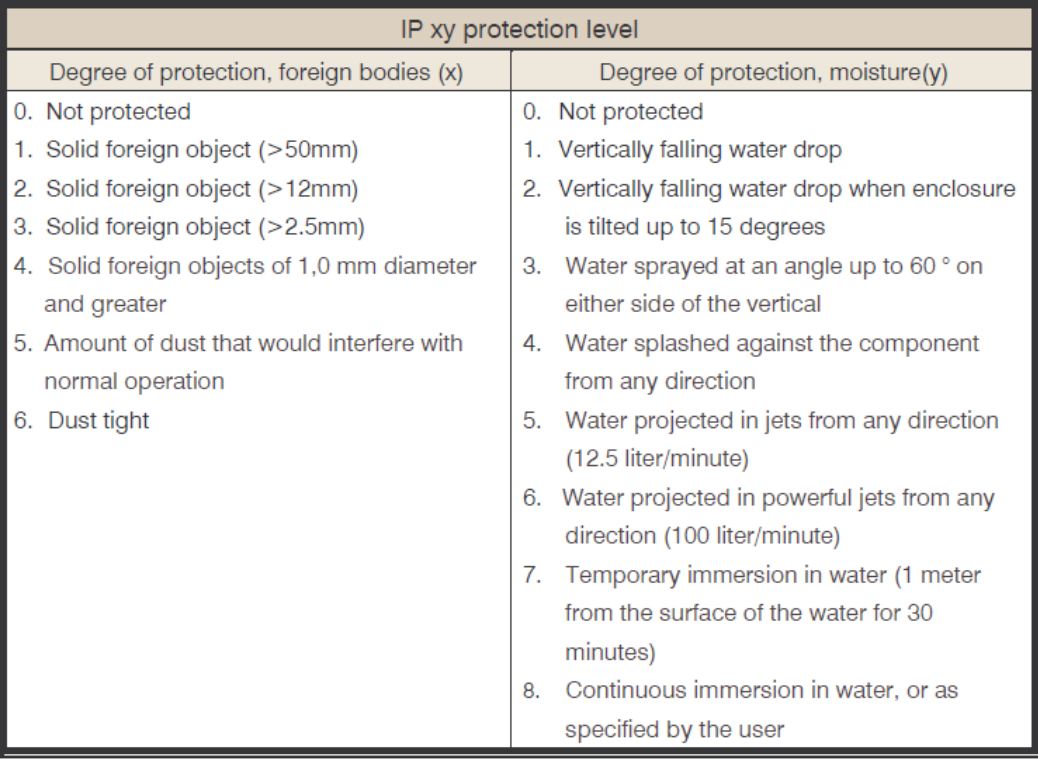

민웰 LED 전원 공급장치의 대부분은 방진방수의 설계하였고, IEC60529 국제표준을 기반으로 합니다. 자세한 표준내용 설명은 아래표와 같습니다
(Note: IP64 등급 이상의 모델은 실내의 습기가 있거나 옥외의 비를 맞는 장소에 적합합니다.)

*IP64-IP66 등급의 모델은, 실내의 습한 환경 또는 실외환경에 적합합니다.
실제 관련된 제한요구는 IP 등급 테스트의 정의를 참고하여 주시기 바랍니다.

*모든 제품은 장시간 물에 담가 둘 수는 없습니다.

*민웰 IP68 은 측정품이 수면 1 미터 아래 놓이도록 합니다. 테스트 실행 기간 1 개월.
테스트 기간: 12 시간 실행 AC TURN ON ; 12 시간 AC TURN OFF 의 burn-in 테스트.

a. 고객의 시스템 수요와 사용방식에 따라 적합한 전력량을 결정하고, 설계하고자 하는 출력의 안전적인 여유도 포함하며 또한 시스템의 구동방식 설계를 고려해야 합니다.

▪ 민웰의 전원공급장치를 직접구동하여 LED 조명기구에 사용하고자 할 경우 질문 (A2)및 (A3)를 참조하여 주세요.

▪ 민웰 전원공급장치를 정전류에 LED 구동 IC 와 결합해 더욱 정밀한 정전류 구동을 사용하고자 하는 경우 질문 (A2)및 (A3)을 참조하여 주세요.

b. LED 전원 공급장치의 작동 환경을 확인하여 적합한 방수방진(IP)등급 혹은 적합한 모델의 구성을 선택하여 주세요(금속케이스, 플라스틱케이스, PCB 식).

c. 역률보정회로(PFC)가 필요한지의 여부 : Single-Stage PFC 구조를 채택한 모델은 LED 부하에서만 사용할 수 있고, 이중 PFC 구조를 채용한 모델은 일반부하에서 범용사용이 가능합니다.

d. 만약 시스템의 전원 공급장치가 LED 를 직접구동 하도록 설계된 경우, 출력전압, 전류의 조정이 가능한 모델이 필요한지의 여부와 또는 조광기능(dimming)을 구비한 모델인지 확인해야합니다.

*상세모델 비교표는 아래 링크를 눌러 참고해주세요.

*Single-Stage 역율보정회로(PFC)를 갖추고 있는 제품을 선택한다면, 먼저 LED 전원 공급장치 사용문제(D1)의 설명을 참고하여주세요.

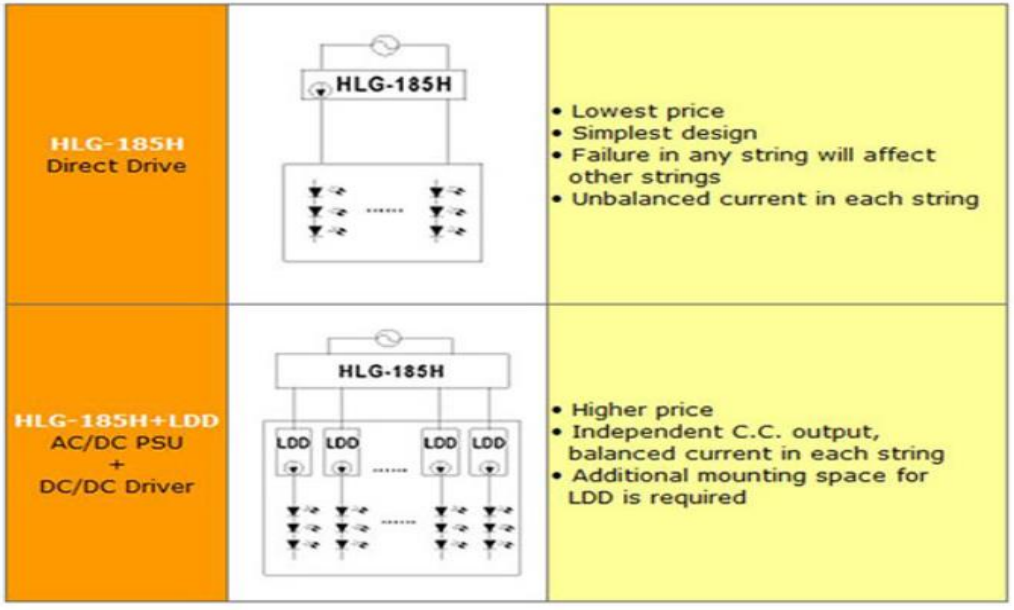

a. 조명기구 시스템이 직접 구동 모드에서 작동하는 경우

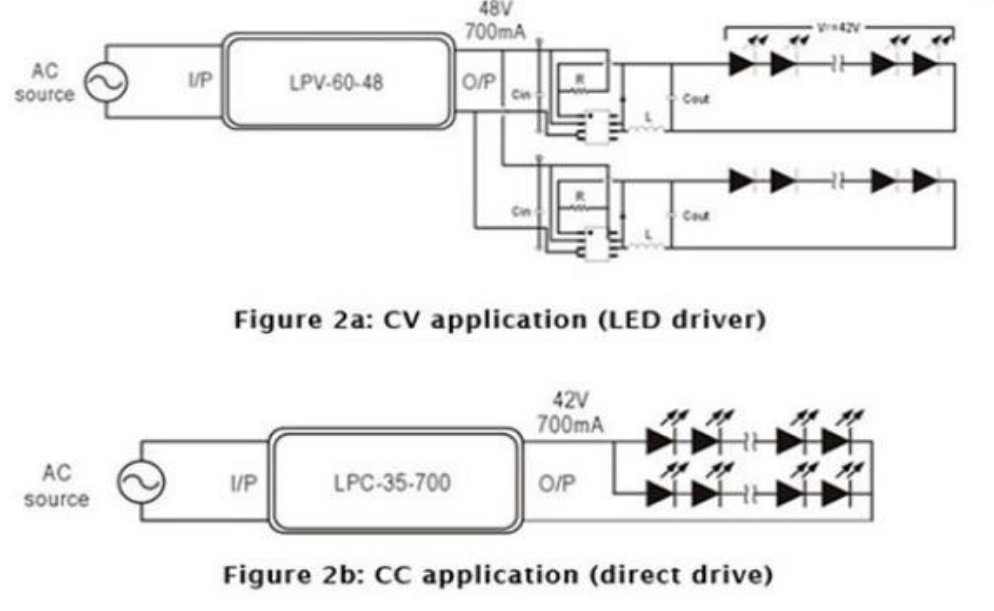

▪ 연결된 LED 의 total V(f) 범위(상하한)는 전원 공급장치의 정전류 출력 범위 내에 있어야 하며, ex) LED 규격은 3.4~3.6V 이고, 6 개를 직렬 연결한 전압사용은 20.4~21.6V. 이때, 필요한 선택될 출력은 24V (정전류 구간 18~24V)의 모델입니다.

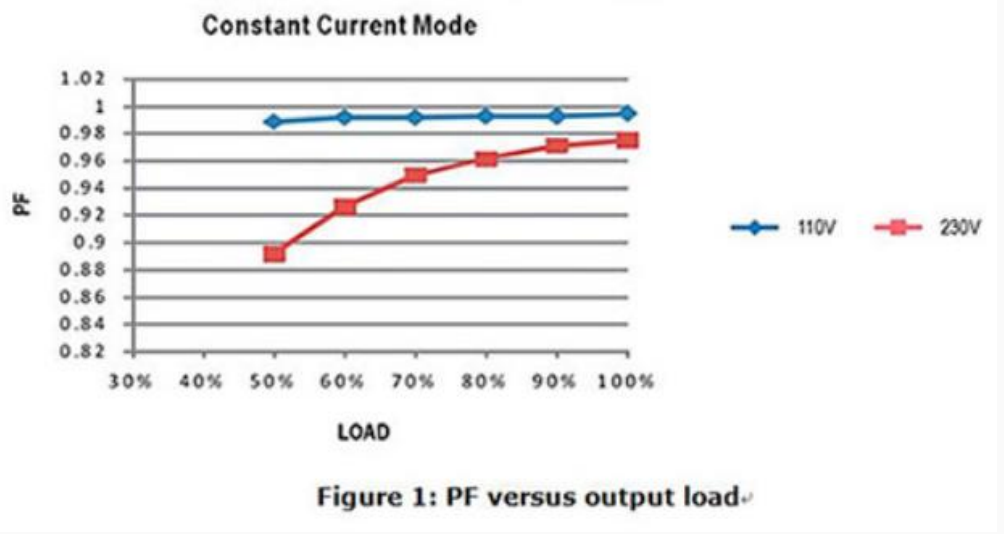

▪ PFC 와 역률이 0.9 이상인 전원 공급장치에서는 부하용량이 PFC 사양서에 명시된 용량보다 커야 합니다. PF(역률)와 출력부하와의 관계는 그림(1)이 보여주는것과 같습니다. 일반적으로 75% 이상의 부하가 필요합니다.

▪ 만약 출력전압이 불안정한 장소에서의 사용, 예를 들어 발전기설비 혹은 중공업 지역에서의 사용은 표 1 중의 “일반범용형＂제품을 선택하여 주시기 바랍니다.

b. 조명기구 시스템이 정전류 IC 설계를 채용한 경우

▪ 구동 IC 의 시동전압은 LED 전원 공급장치의 출력전압과 비슷해야 합니다.

▪ 구동 IC 의 전압안정도에 대한 요구조건은 비교적 높으며, 표 1 중의 “일반범용형＂제품을 채용하실 것을 제안합니다.

▪ PFC 와 역률이 0.9 이상인 전원 공급장치에서는 부하용량이 PFC 사양서에 명시된 용량보다 커야 합니다. PF(역률)와 출력부하와의 관계는 그림(1)이 보여주는것과 같습니다. 일반적으로 75% 이상의 부하가 필요합니다.

▪ 구동 IC 사용은 EMI 결합문제를 불러일으킬 수 있습니다. 조명기구의 설계 완성 후, EMI 점검이 필요합니다. 만약 EMI 문제가 있다면 LED 전원 공급장치 사용문제(11)을 참고하실 수 있습니다.

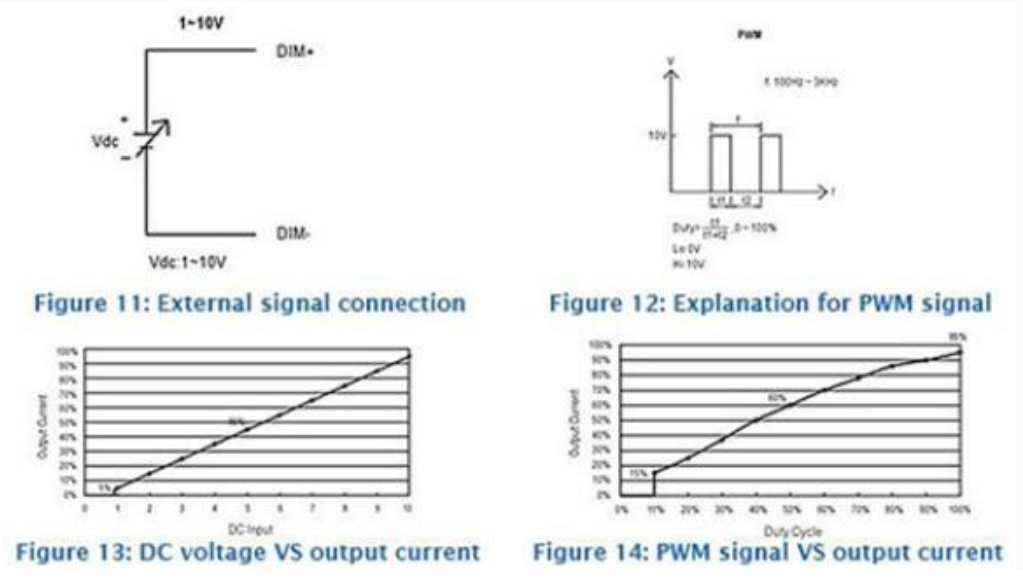

그림(11)&(12)에 보여지듯이, “DIM+”와 “DIM-”이 외부 신호를 적용할 수 있으며, 그 신호는 직류전압제어 (D Type)혹은 PWM 제어신호(P Type）등이 있으며, 아래에서 보듯이 신호레벨을 변화시키어, 사용자가 출력 전류 범위를 조절할 수 있습니다. 이 제어신호와 출력전류는 비선형이며, 오차를 가지기 때문에, 정확도를 필요로 하지 않는 조광제어에 사용하실 것을 제안합니다.

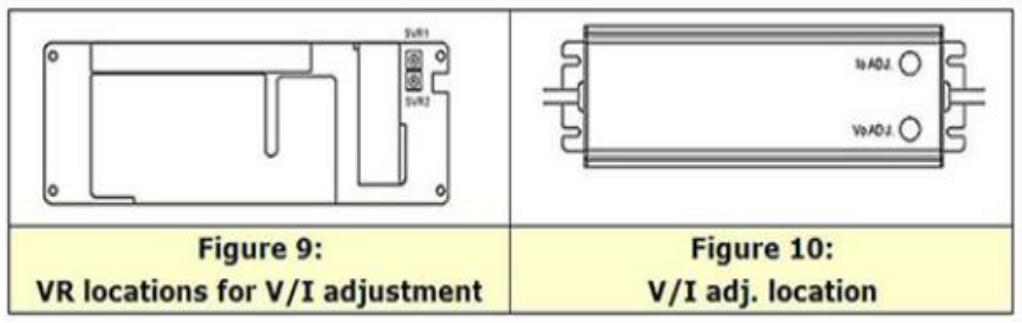

출력전압/전류를 조절 해야하는 경우, 표 1“민웰 LED 전원 공급장치 제품 비교표“의 V/I 허용되는 조정범위를 참고하여 LED 전원 공급장치를 선택할 수 있습니다. 조정범위는 제품사양서를 참고하여 주십시오. 민웰 LED 전원 공급장치의 출력전압, 전류의 미세조정은 내부의 가변저항 조정을 통해서 가능합니다. PLN 과 ELN 시리즈경우 내부의 SVR1/SVR2 에 접근하기 위해선 그림(9)와 같이 상단 덮개를 제거합니다. 다른 모델의 경우, 그림(10)과 같이 외부케이스의 고무 마개를 제거하여 Io ADJ, Vo ADJ 를 조정 할 수 있습니다. 조정 전압/전류 후에, 총 출력(전력)은 출력 정격치보다 클 수 없습니다. 또한 조정 후 상부커버와 방수 마개가 모두 올바르게 재조립 되어있는지 확인해야 합니다.

민웰의 LED 전원에는 방진방수설계가 구비되어 있는 제품들이 많이 있으며, 주로 국제표준 IEC60529 에 의거하며 내용은 아래의 표와 같습니다.

*IP64-IP66 등급모델은 실내 습윤한 환경 혹은 실외 환경에 적합합니다.

실제 설치관련 제한된 요구사항이 있으니 IP 등급시험의 정의를 참고하여 주십시오.

역율보정회로(PFC)는 Single-Stage 과 Two-Stage 두 종류로 나눌 수 있습니다. Single-Stage 전원 공급장치는 역율보정회로(PFC)와 직류전환기 선로가 하나의 회로에 결합되어 있고, Two-Stage 은 Single-stage 의 내성 성능보다 우수하지만, 구조가 복잡하고, 원가가 높습니다. Single-Stage 는 출력전원품질불량에 비교적 쉽게 영향을 받기 때문에 Two-Stage 가 출력에서 더 나은 리플 노이즈 성능을 나타냅니다. 그래서 Single-stage 식은 출력전압이 안정적인 장소의 LED 구동에 사용하기 적합하고, Two-Stage 은 엄격한 환경의 LED 구동 및 일반전원사용에 가능합니다.

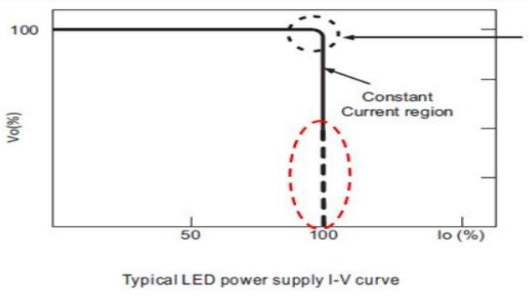

LED 상품규격서에는 V-I 특성 곡선이 모두 존재합니다. 곡선 설명에 의하면“정전류＂와 “정전류+정전압” 두 종류로 나눌 수 있습니다. 정전류 모델은 LED 에만 적합하지만, 정전류+정전압모델은 LED 및 일반적으로 사용하기 적합 합니다. LED 에 적합하지 않은 부분은 점선라인으로 표현되고 있으며, 보호방식에 따라 HICCUP 모드와 정전류모드로 나눌 수 있습니다. 만약 고객이 단락 상태에서 매우 높은 전류값이 생성되지 않기를 바란다면 HICCUP 모드의 기능을 가진 모델이 선택하셔야 합니다.

만약 모터 구동이나, 전기 용량성 부하를 사용한다면, 정전류 모드의 제품을 선택하셔야 합니다.
